拍击式振动筛
拍击式振动筛概述
拍击式振动筛也叫拍击式标准振筛机简称拍击筛是实验室的常用检测仪器之一结构主要由机座、筛具与传动机构等部分组成。可配备专用夹具，即可装夹ф200标准筛，又可夹装ф75、ф100套筛，装夹方便灵活，夹紧牢固，并能自动停机

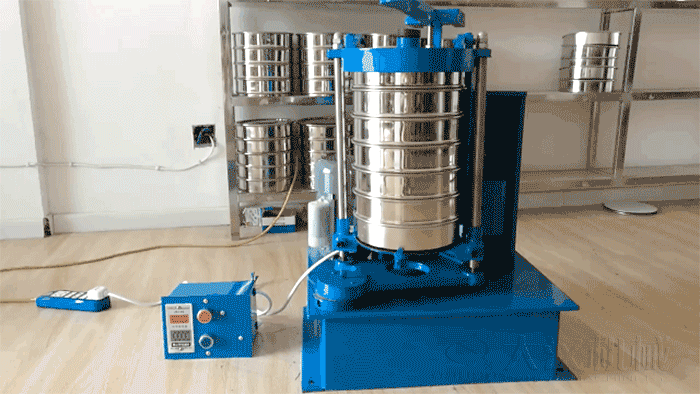

拍击式振动筛视频
检测金属粉末
筛分磨料

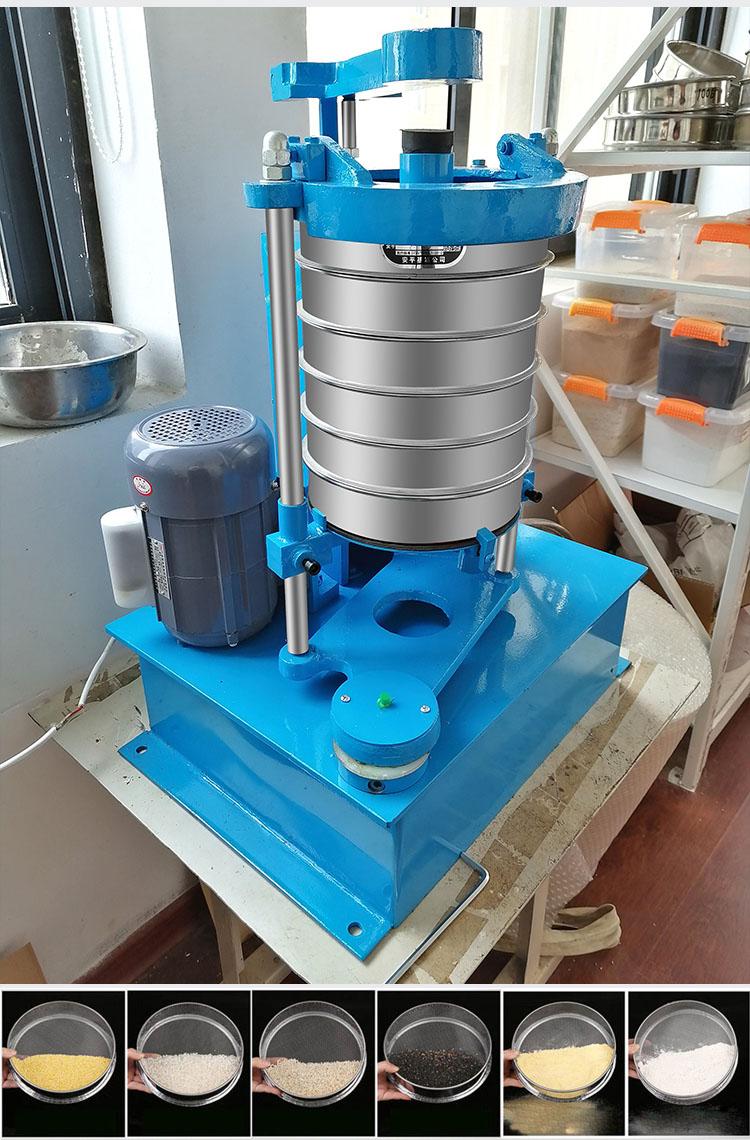

拍击式振动筛应用行业：
拍击式振动筛（拍击式标准振筛机）可用于金刚石微粉，磨料粒度组成检查和超硬材料生产分级及料度组成检查，常用于地质、冶金、粉体、化工、建工、水泥、医药、国防等部门科研、生产、实验室，对物料进行筛分检测，具体物料有：金刚石，磨料，硅粉，草炭颗粒，活性炭，铜粉，药粉，土壤。

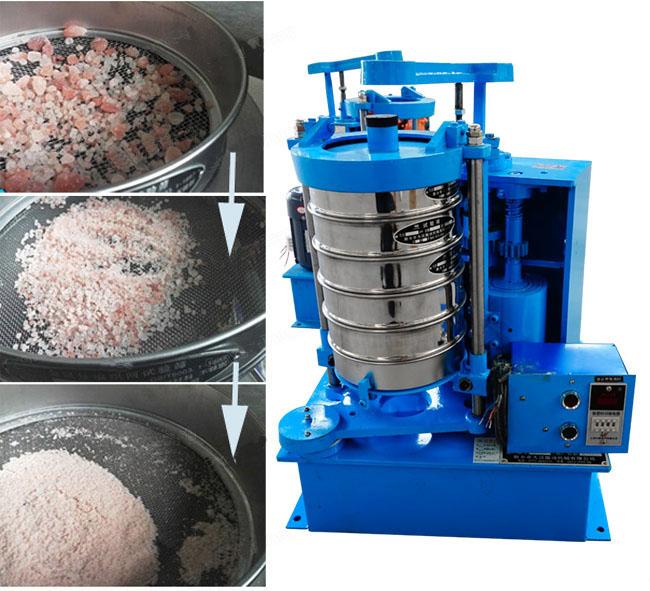

拍击式振动筛原理
拍击式振动筛工作时，通过振动电机同步带动齿轮变速后使主轴转动，主轴带动偏心轮使滑板带动试验筛左右摇动，同时带动顶杆齿轮转动，拍锤拍打压盖，使筛框中的物料进行筛分。
拍击式振动筛技术参数
| 序号 | 名称 | 单位 | 数值 |
| 1 | 筛子直径 | 毫米 | φ200、φ100、φ75 |
| 2 | 筛子层数 | 层 | 7 |
| 3 | 200试验筛 | 套 | 1 |
| 4 | 旋转次数 | 次/分 | 290±6 |
| 5 | 拍击次数 | 次/分 | 156±3 |
| 6 | 拍击高度 | 毫米 | 38±6 |
| 7 | 底盘水平度 | mm/min | ≤0.6 |
| 8 | 旋转行程 | 毫米 | 25 |
| 9 | 电动机 | 千瓦 | 0.37 |
| 10 | 外形尺寸 | 毫米 | 433*432*785 |
| 11 | 筛机重量 | 公斤 | 128 |

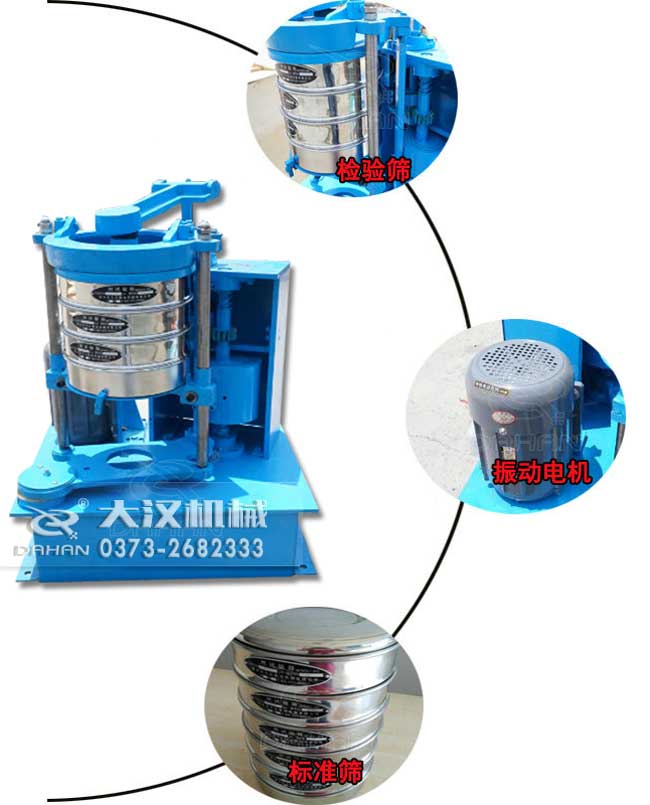

拍击式振动筛结构
拍击式振动筛由机座、筛框，托盘，传动机构，拍锤等组成。

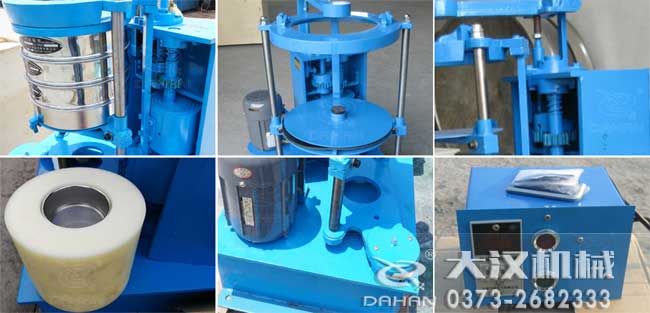

拍击式振动筛细节图展示:
拍击式振动筛操作规程:
1．电机转动方向必须按箭头所指方向转动（三相电机）（因采用凸轮顶击顶杆，方向反会别住，无法转动）。
检查电机转动方向方法：开机前提起顶杆，再开机，此时检查电机转动方向，如不对可将三相中的两相交换线头后再试。确定方向正确后再正常使用。
2．设备运转前须固定。固定采用地脚螺丝固定，可采用膨胀螺丝将设备固定在水泥地面上。
3．安装试验筛：松开托盘紧固螺丝，将托盘向下移动，装入装好物料的试验筛（分样筛、标准筛），然后托起托盘至合适位置，拧紧紧固螺丝，盖好翻盖，放下锤铁后，定好时间即可开机。采用100、75夹具可使用相应尺寸套筛，特殊尺寸可定制。
4．设备带有定时装置，用户可调节使用时间，开机后到时自动停机。调节时间前两位为分钟，后两位为秒。用户可根据自己需要调节运行时间。
5．设备拍击高度出厂前以调好，用户如有需要也可松开紧固螺母，调节顶杆头螺纹升高或降低至合适位置后，拧紧螺母。
6．上下滑板、加油嘴、等应定期加油。
